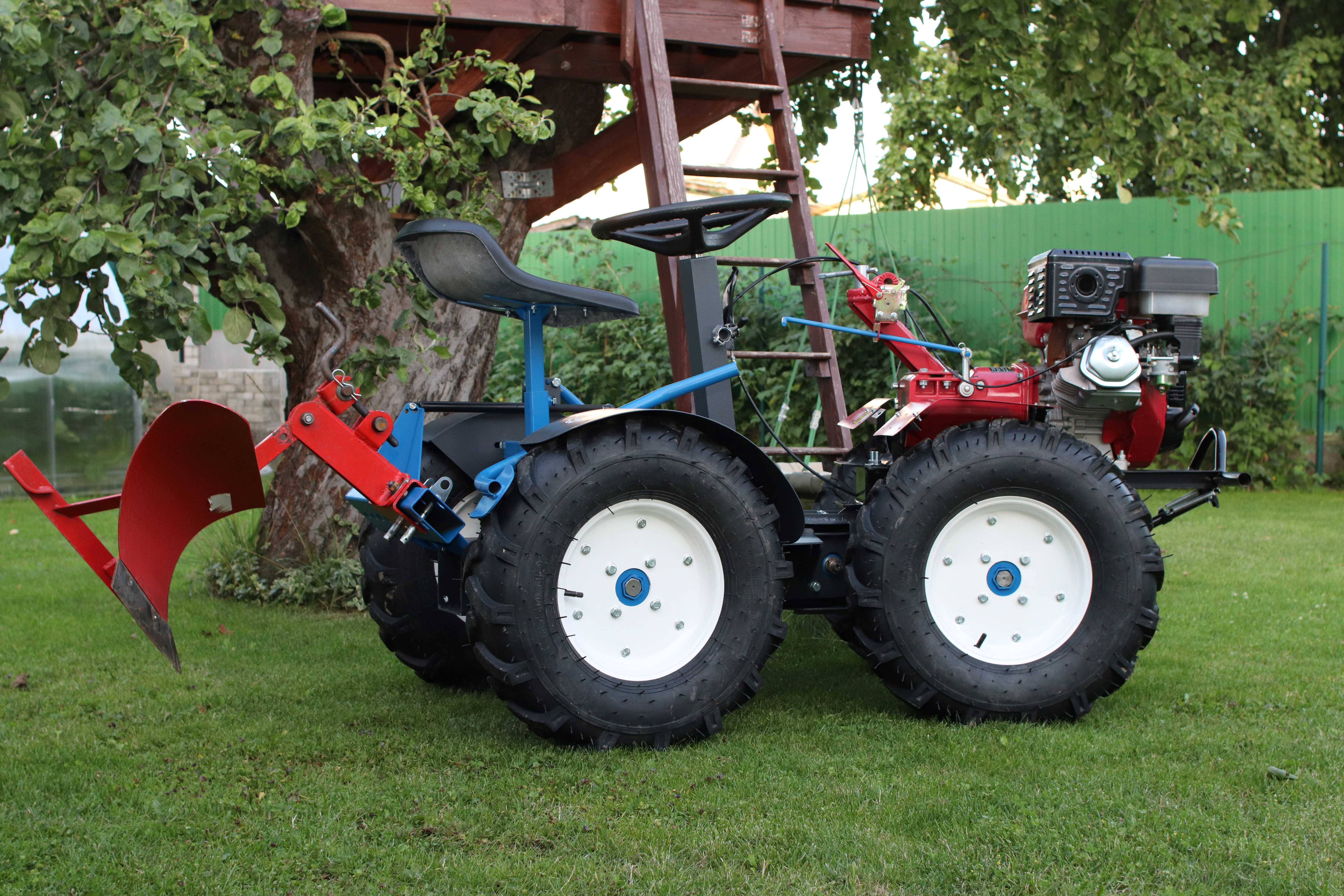

Адаптер состоит из поворотной рамы с механизмом поворота её передней и задней частей, механизма передачи мощности от передней оси к задней посредством шарнира равных угловых скоростей и цепных приводов, шестигранных задней и передней полуосей размером 32 мм под мотоблок или культиватор данного размера, крепления рычага заднего хода, рулевого вала с рулевым колесом, педалью сцепления и оси для установки регулятора газа, рычагов навески и тормоза, сиденья, кронштейна сиденья и задней навески.
Рама – сварная из листового металла 4 мм, состоящая из передней и задней частей, в которых установлены полуоси на опорных подшипниковых узлах. Узел поворота реализован с использованием конических подшипников. Поворот осуществляется рулевым редуктором с совмещенной рулевой тягой, оснащенной шаровыми шарнирами. Передача крутящего момента происходит посредством двух усиленных приводных цепей и звёздочек.
Тормоз – фрикционного типа с механическим ручным приводом непосредственно на колесо адаптера.
Рулевое колесо – изготовлено из мягкого вибропоглощающего материала.
Сиденье – анатомической формы, стеклопластиковое.
Привод навески – универсальный, с ручным рычажным управлением, оснащенный газовым амортизатором.
Для окраски адаптера используется высококачественная автомобильная краска.
Преимущества:
- Внедрение в конструкцию привода на четыре колеса;
- Повышение маневренности и скорости перемещения техники;
- Повышение сцепного усилия адаптера с почвой;
- Cовместимость с любым навесным оборудованием, независимо от производителя и конструкции;
- Снижение физической нагрузки на человека во время работы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АДАПТЕРА В СОБРАННОМ ВИДЕ С КУЛЬТИВАТОРОМ
Наименование параметра | Значение параметра |
Допустимая скорость движения, км/ч, не более | 10 |
Максимальная грузоподъемность, кг | 150 |
Масса неснаряженного адаптера, кг | 100±5 |
Масса адаптера полная, кг, не более | 300 |
Дорожный просвет, мм | 190±20 |
Размер колеи, мм | 700±30 |
Габаритная длина в сборе с культиватором, мм | 1806±100 |
Габаритная ширина, мм | 844±30 |
Габаритная высота, мм | 1100±20 |
Количество колес 6,5-12 | 4 |
Технические характеристики культиватора FERMER FM-1617MXL
| Двигатель | бензиновый |
| Номинальная мощность | 16 л.с. |
| Объём двигателя | 420 см3 |
| Тип топлива | АИ-92 |
| Топливный бак, емкость | 6 л |
| Тип моторного масла | SAE 10W-30, SAE 10W-40 |
| Емкость масляного картера | 1,1 л |
| Редуктор | Шестеренчатый |
| Сцепление | Многодисковое |
| ВОМ (вал отбора мощности) | Нет |
| Количество скоростей | 3 вперед / 1 назад |
| Пониженная передача | Есть |
| Объём масла в редукторе | 2 л |
| Тип масла в редукторе | SAE 75W-90, SAE 80W-90, SAE 85W-90 |
| Тип рабочего вала | шестигранный (32 мм) |
Вы можете приобрети пахотно-ездовой модуль «СМАРТ-04» в рамках кредитной программы «Партнёр Online» до 24 месяцев от ОАО «АСБ Беларусбанк» на следующих условиях:
- до 3 месяцев – ставка 5 % годовых;
- до 6 месяцев – ставка 7 % годовых;
- до 24 месяцев – ставка рефинансирования НБ на дату заключения кредитного договора.
Обязательное условие – наличие карточки ОАО «АСБ Беларусбанк», на которую ежемесячно поступает доход (заработная плата, пенсия и др.)
